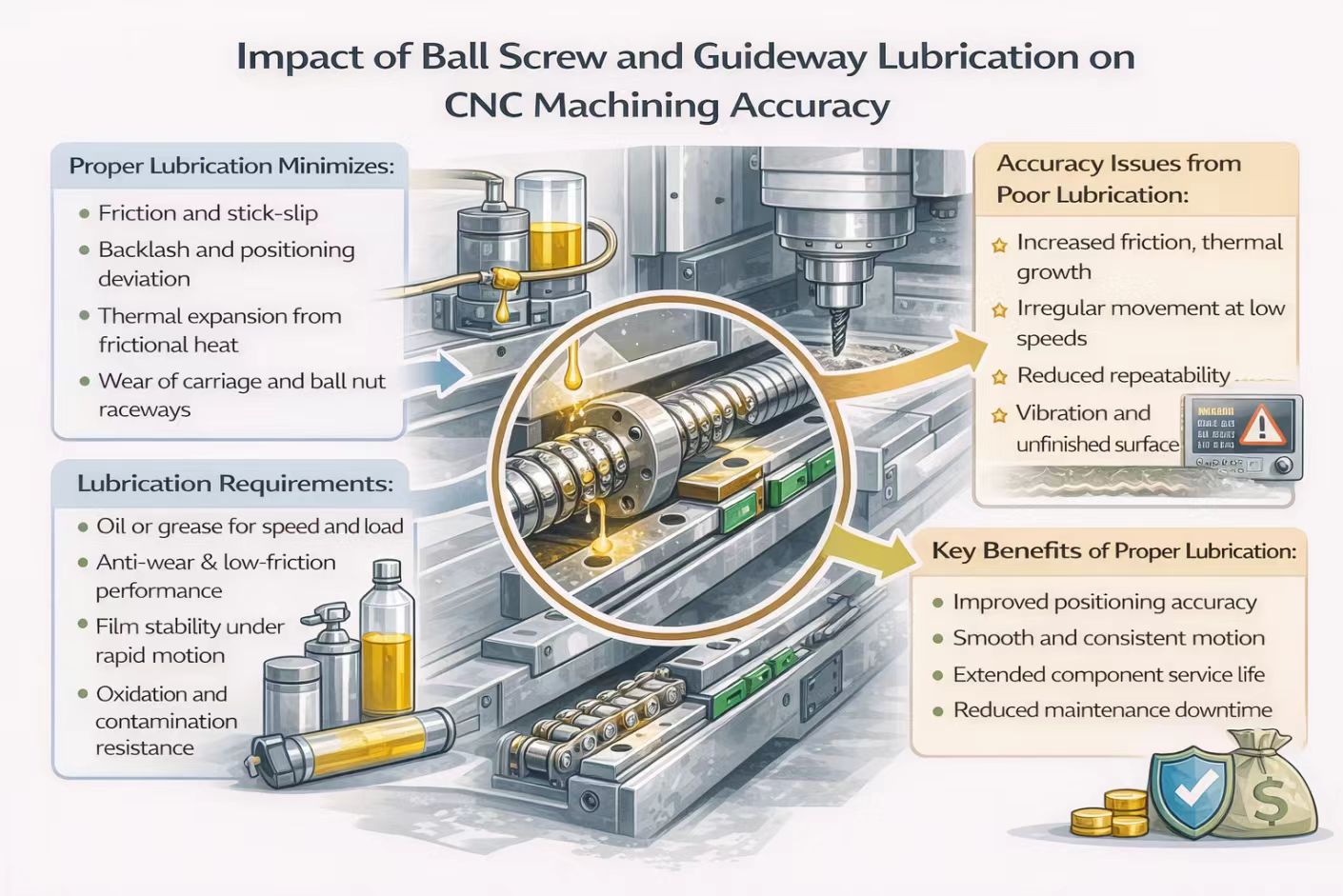

Влияние смазки шарико-винтовой передачи и направляющих на точность обработки на станках с ЧПУ

В станках с ЧПУ шариковые винты и линейные направляющие являются основными компонентами движения, которые напрямую влияют на точность позиционирования, повторяемость и качество поверхности. Правильная смазка этих прецизионных элементов играет решающую роль в поддержании точности обработки и долгосрочной стабильности оборудования.

По мере увеличения скорости обработки и ужесточения требований к допускам неадекватная или неправильная смазка может быстро привести к потере точности и преждевременному износу компонентов.

Роль шарико-винтовых пар и направляющих в точности ЧПУ

Шарико-винтовые пары преобразуют вращательное движение в точное линейное движение, а направляющие поддерживают и направляют движущиеся оси под нагрузкой. Оба компонента имеют стабильную смазочную пленку, которая минимизирует трение, снижает износ и обеспечивает плавность хода.

Любое увеличение трения или изменение условий смазки может привести к отклонению позиционирования, изменению люфта и нестабильному движению подачи.

Последствия недостаточной или неправильной смазки

Когда смазка недостаточна или непригодна, может возникнуть ряд проблем, связанных с точностью:

• Повышенное трение и прерывистое поведение.

• Тепловое расширение из-за тепла трения

• Неравномерное движение при низких скоростях подачи

• Ускоренный износ дорожек качения и тел качения.

• Снижение повторяемости и точности размеров.

Эти эффекты особенно заметны при высокоскоростной механической обработке и прецизионной чистовой обработке.

Требования к смазке для прецизионных движущихся компонентов

Смазки, используемые для ШВП и направляющих с ЧПУ, должны соответствовать следующим критериям:

• Подходящая вязкость базового масла для условий скорости и нагрузки.

• Отличные противоизносные свойства для защиты контактных поверхностей.

• Хорошая стабильность масляной пленки при непрерывном движении.

• Характеристики низкого трения для обеспечения плавного и точного движения.

• Устойчивость к окислению и загрязнениям

В зависимости от конструкции системы смазки и условий эксплуатации обычно используются специализированные масла для направляющих или смазки с низким коэффициентом трения.

Важность постоянного снабжения смазкой

Автоматические системы смазки широко применяются в станках с ЧПУ для обеспечения постоянной подачи смазки. Правильная регулировка интервалов и количества смазки необходима, чтобы избежать как недостаточной, так и избыточной смазки, которая может привлекать загрязняющие вещества или мешать точности движения.

Регулярная проверка смазочных линий, распределителей и резервуаров помогает поддерживать надежную работу смазки.

Преимущества оптимизированного управления смазкой

Эффективное управление смазкой ШВП и направляющих дает измеримые преимущества:

• Повышенная точность и повторяемость позиционирования.

• Снижение вибрации и более плавное движение оси.

• Увеличенный срок службы прецизионных компонентов

• Снижение затрат на техническое обслуживание и время простоя

• Стабильная производительность обработки в течение длительных производственных циклов
